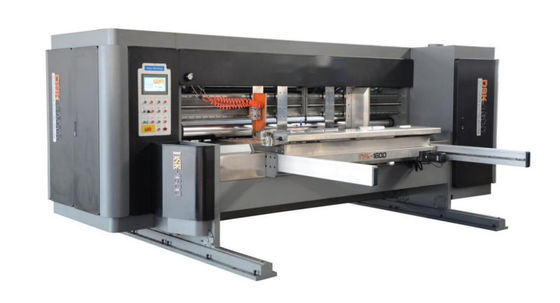

Máquina de ranura corrugada de alta velocidad de servo completo DSK1600 Máquina de ranura de cartón

Máquina de ranura de alta velocidad con servo completo

Modelo:DSK1600

Introducción:

• La máquina de formación de ranuras de cartón de alta velocidad DSK1600 es un modelo de combinación especialmente desarrollado por nuestra empresa de acuerdo con la velocidad de trabajo y las características de uso de las impresoras digitales de alta velocidad.Toda la máquina adopta el control de servo completo, y la línea de prensado adopta dos prensados y una formación.y hacer una buena preparación para la posterior pegada de clavos en una cajaLa ranura adopta un cuchillo de fuerza superior para ranura y cortar las esquinas de abajo hacia arriba, bajo la premisa de garantizar que el papel de superficie de cartón no se agriete.
• La sección de alimentación de papel de borde delantero de servo completo está equipada con cinco juegos de ejes de alimentación de papel.Después de la anchura del cartón es entrada, las cinco filas de ejes de alimentación de papel actúan juntas para alimentar completamente todo el cartón en la abertura.asegurando la resistencia física del cartón después de la formaciónEl medidor lateral y el coche de apoyo de papel trasero están todos controlados por servo. Solo ingrese la longitud y anchura del cartón, todos estarán en su lugar automáticamente, uno es preciso Sí,ahorrar tiempo y esfuerzo y reducir el desperdicio.
• La parte de ranura también está totalmente controlada por servo. Solo necesita ingresar la longitud, el ancho y la altura de la caja cuando trabaja.El cuchillo de ranura y la rueda de arrastre cambian del tamaño más grande al más pequeño del cartónReduce el desperdicio de trabajo y es la máquina más avanzada y razonable del mercado.

Especificación:

Estructura y principio principales de la máquina de deslizamiento de alta velocidad DSK1600 de servicio completo:

• La máquina de ranura de alta velocidad DSK1600 de servo completo es un producto nacido con la tendencia, también conocida como el rey de los pedidos dispersos.Basado en la vergüenza de demasiados pedidos dispersos que enfrentan actualmente las fábricas de cartón, nuestra empresa ha desarrollado una máquina de ranura de alta velocidad de servo completo en el tiempo. máquina, la velocidad de toda la máquina es de 160 piezas / min, y el tiempo para cambiar los pedidos es de menos de 30 segundos / orden.El control servo completo es preciso a milímetros, lo que puede lograr la mayor velocidad de cartón genuino y completarlo en un instante.es bien recibido por todas las cajas de cartónNuestra empresa tiene un equipo profesional para profundizar en el producto, seguir mejorando en el proceso de producción,y cumplir con las expectativas de la mayoría de los usuarios de la fábrica de cartónPara el desarrollo y el progreso de la industria, haremos esfuerzos incesantes para pagar a los viejos y nuevos usuarios.

1Servo de alimentación del borde delantero:

La sección de alimentación del borde delantero se compone de (1) tablero de pared principal de alimentación del borde delantero y (2) vigas de la sección de alimentación del borde delantero para formar un marco estable,y luego el conjunto de la sección de alimentación del borde delantero se fija en (2) sección de alimentación del borde delantero Por encima de la viga, se forma un mecanismo de alimentación de papel razonablemente fuerte.

Cuando el capitán esté operando, primero mide la longitud y anchura del cartón con una cinta métrica, y luego ingresa en el ordenador.(3) el motor de desplazamiento del carro de papel y (4) el motor de desplazamiento del medidor de frenado lateral se encenderán al mismo tiempo, y caminar a la máquina en estricta conformidad con las instrucciones. especificar la posición, en este momento, usted puede poner directamente el cartón en el borde delantero fuelle y el portapapeles.Según el grosor del cartón únicoDespués de ajustar a la posición adecuada, doblar según el cartón.Ajustar (5) el interruptor transversal del carro de papel para determinar la altura del carro, y luego ajustar (6) los rodillos del carrito de papel de acuerdo con el tamaño del cartón, para controlar el número de hojas de la pila inferior de cartón,para que el papel de alimentación no sea fácil de resbalar. Cuando se cumple la condición de encendido, tan pronto como se envía una orden, (8) el motor de accionamiento del servo del borde delantero comienza a alimentar el papel,y el borde delantero es para alimentar completamente el cartón en la ranura y la parte de crimping de acuerdo con el ancho de entrada del cartónEsta tecnología fue desarrollada de forma independiente por nuestra empresa hace más de diez años.La empresa tiene la capacidad independiente de modificar y servicio postventa.

2Parte de formación en ranuras:

La pieza de formación con ranuras se compone de (1) la placa de pared principal con ranuras a través de (2) la viga principal de la pieza con ranuras que se fijará en un marco como cuerpo principal,(3) la cabeza de corte y la placa de la pared de accionamiento de la línea de prensado se fijan en guías lineales (2) a (4), (6) (7) (8) Los tres conjuntos de rodillos a presión se instalan también en (3) la cabeza de corte y la placa de pared de la línea de accionamiento a presión,(5) La cabeza del cortador de ranuras también se pasa a través del bloque deslizante de cobre de grafito se fija en la (3) cabeza del cortador y la placa de la pared del accionamiento de la línea de presión., formando así un cuerpo principal que puede moverse a la izquierda y a la derecha en su conjunto en cualquier momento.

(7) (8) Hay dos rodillos de prensado. El cartón entra en la etapa inicial y pasa a través (7) (8) El prensado destruye el corrugado a lo largo de la línea.Los rodillos de prensado están hechos del borde exterior del núcleo de hierro. , la superficie tiene la forma de un gran arco circular, que no sólo tiene el efecto de corrugado de prensado, sino que también no es fácil romper el papel en el cartón.Se corresponde con (11) (12) prensado en el eje de la línea, el eje superior es un eje óptico de acero, La superficie está recubierta con cromo duro, que es liso y suave, para que el cartón pueda completar con éxito el pre-crimping.(6) Se trata de una rueda de encrucijado de formaciónLa forma final se hace para hacer que el cartón que forma el estándar sea hermoso. Correspondiendo a la (6) rueda de crimping que forma es el (13) eje de crimping que forma. Tiene el efecto de prensado elástico,y no es fácil romper el cartón. (6) (7) (8) Las tres ruedas de prensado están conectadas por (10) la correa síncrona de enlace de tres ejes de la línea de prensado,y las tres filas de ruedas funcionan sincrónicamente cuando se enciende la máquina. , para completar la función de prensado de la línea juntos.

(5) La cabeza del cortador de ranuras está equipada con el cuchillo de fuerza superior para ranuras y ángulo de corte.para que el acabado de la superficie del cartón de la máquina de ranura ordinaria pueda alcanzar el efecto de corte circular a presiónEl ajuste de altura es la estructura del anillo de engranajes externo.y el ajuste de la altura de la caja es suave y suaveEn comparación con la estructura del eje de acero hexagonal del anillo de engranaje interior, la estructura es más duradera y más razonable, y el tamaño de la altura de la caja ajustada no tiene error.El deslizador de grafito fijo en la cabeza del cortador es automáticamente lubricación, no es necesario añadir aceite lubricante, en primer lugar, reduce la intensidad de trabajo del operador, y en segundo lugar, evita que el aceite lubricante salte en la superficie del cartón.

(14) El eje superior con ranuras está diseñado como una estructura combinada de una almohadilla de fuerza superior de núcleo de acero.larga vida útil y fácil reemplazoSe corresponde con (5) el cuchillo de fuerza superior en la cabeza de corte con ranura. , de modo que el filo del cuchillo del cartón cortado sea liso y suave, sin burrs. El eje está en estado de funcionamiento normal.se presiona todo el eje hacia abajo y se pone en contacto con el disco de corte (5) con ranuras. Cuando se ajusta y cambia el orden, el cilindro que avanza hacia el eje superior de la ranura (15) tirará automáticamente hacia atrás el eje superior de la ranura (14).para que el eje superior de ranura y la cabeza del cortador de ranura estén separadosEl eje también está diseñado con movimiento automático radial y funciones automáticas de compensación de diferenciales circunferenciales,y la almohadilla de goma superior en la superficie también está equipada con un cuchillo de afilado automático- Reparar el piso.
