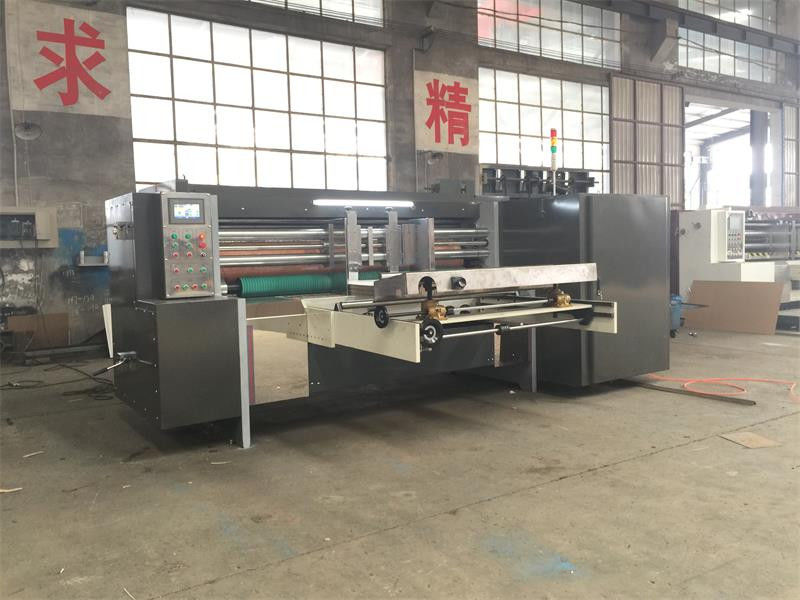

espesor 50 mm Cortador de cartón automático rotativo

Máquina automática de corte a presión por rotación

Modelo: ZM-1400x2400

Las características:

• Alimentador de borde de plomo de tipo rueda con aspiración al vacío
• Un par de rollos de alimentación
• Control de la guía lateral motorizada
• El motor principal adopta el motor de frecuencia variable
• Utilice pantalla táctil y PLC para controlar la máquina
• Ajuste del registro motorizado
• Ajuste manual del control lateral del rodillo de la matriz, rango ±4 mm
• Ajuste manual del control de pinza del cartucho del ancla, rango de 2-8 mm
• Ajuste manual del control de pinza de tirón, rango de 2-8 mm
• El botón de parada de emergencia está instalado
• El espesor del tablero es de 50 mm.
• Dispositivo de compensación de velocidad puede mantener la precisión de corte a presión independientemente de los cambios en el diámetro del yunque
• Dispositivo de afeitar está equipado para la reparación repetida de goma de yunque


Especificación:



☆ Unidad de alimentación

Método de alimentación
Un alimentador de borde de plomo tipo rueda de cuatro ejes;
Sistema de alimentación mecánica, con visualización de la velocidad de alimentación en pantalla táctil.
Succión de vacío inferior para ayudar a la alta precisión de alimentación y fuerza de vacío controlada por inversor de frecuencia.

Ajuste de parada de la hoja
Ajuste eléctrico de la parada de la hoja izquierda y derecha;
El frenado trasero se mueve y el levantamiento se ajusta a mano;
Parada delantera ajustada a mano, distancia de ajuste de la pantalla del dial;

L Rodillo de alimentación
El rodillo superior es un rodillo de caucho, proporciona una presión ligera y una alta fuerza de fricción a la hoja corrugada, puede evitar que la superficie de la hoja se dañe;
El rollo de alimentación de caucho se realiza con ensayo de equilibrio dinámico;
El panel de control
el botón de parada de emergencia está instalado;
Panel de control con botones para: arranque/parada del motor principal, aceleración/abajo, aumento/abajo de la fuerza de vacío, alimentación sin interrupción, contador automático;


Partes de corte por matrices


• espesor del cuerpo de la máquina
  espesor del cuerpo: 50 mm

• cilindro de yunque
  Material: tubo de acero sin costura
  Diámetro exterior: 434,2 mm
  espesor: 25 mm
  Superficie revestida de cromo duro y ensayo de equilibrio dinámico y ensayo de equilibrio estático;
  La estructura mecánica de la hélice móvil para hacer cilindro de yunque puede hacer una excursión lateral con un rango de 40 mm;

• Función de compensación diferencial de velocidad
  La función de compensación del diferencial de velocidad puede mantener la velocidad lineal superficial del cilindro de yunque siempre como cilindro de corte a presión.Hace que la velocidad lineal de la superficie del cilindro de yunque controlado por el cilindro de corte de la matriz, por lo que puede asegurarse de alta precisión de corte.

• Cubierta de yunque
  espesor: 9,4 mm
  Ancho de cada pieza: 250 mm
  Diámetro interno: 434,2 mm
  Marca: Maxdura, CDG

• Dispositivo de reparación de la cubierta del yunque
  La hoja de reparación está instalada para cortar la parte desgastada de la tapa del yunque, de modo que pueda aumentar el tiempo de trabajo de la tapa del yunque;
  El cliente puede seleccionar la hoja de trabajo después de cortar la matriz en tiempos fijos;

• cilindro de corte por matrices
  Material: tubo de acero sin costura
  Diámetro exterior: 410 mm
  espesor: 30 mm
  Diámetro de los agujeros de matriz: 10 mm, utilice tornillo de tamaño M10
  Distancia del centro de los agujeros: 100 mm en dirección horizontal
  Agujeros distribuidos en círculo: 18 agujeros con distribución uniforme en círculo
  Superficie revestida de cromo duro y ensayo de equilibrio dinámico y ensayo de equilibrio estático;

• Reglamentación del registro de las botellas de corte por matrices
  reducción de la caja de engranajes para bloquear la posición de matrícula;
  Se utiliza el sistema de engranajes planetarios;

• Dispositivo de elevación neumático
  Cuando no es necesario cortar la matriz, el cilindro de corte puede levantar el cilindro de la tapa del yunque, impulsado por un cilindro neumático.Esto puede ahorrar consumo de energía y proteger la cubierta del yunque y prolongar su tiempo de trabajo;

• Panel de control
  Unidades botón de control abierto/cerrado
  Botón de bloqueo neumático de las unidades
  Botón de control de registro de corte a presión
  el botón de parada de emergencia está instalado;
