35m/min Máquina de papel de panal de miel 300KW Línea de laminado de cartón de panal de miel

Línea de laminado de cartón de panal de miel

El modelo: HZB-1600PC25

Las características:

• Es conveniente para los trabajadores colocar el rollo de papel a través del soporte de papel hidráulico;
• El sistema de pegamento puede pegar en ambos lados del núcleo y también puede pegar en el papel superior/inferior;
• La adhesión de los rodillos neumáticamente hace que el pegamento sea homogéneo.
• Control de pantalla táctil de la máquina, fácil operación.

Velocidad de trabajo: 4-25 m/min, la línea requiere las siguientes máquinas:

Especificación:

Nota: La velocidad de trabajo depende de la configuración de la máquina, la calidad del papel, la calidad del pegamento, la experiencia del operador, etc....

Detalles de cada sección

Las demás máquinas y aparatos para la fabricación de artículos de uso doméstico, incluidas las máquinas y aparatos para la fabricación de artículos de uso doméstico

• Alimentación del núcleo de panal con rodillos de pinza
• Alimentación ajustada sincrónicamente a través de la rueda de mano
• El calentador eléctrico de 80KW. Cada 40KW se puede encender/apagar por separado.
• La temperatura es ajustable

El soporte del carrete de papel hidráulico

• Ancho del rollo de papel madre: 1600 mm
• Diámetro del rollo de papel madre: 1300 mm
• Peso máximo del rollo de papel madre: 2500 kg
• Diámetro del núcleo: 76 mm (3 ′′)
• Control de la tensión: controlado por freno neumático
• Brazo hacia arriba/abajo: accionado por hidrocilindro
• Diámetro del cilindro de precalentamiento: 600 mm

Unidad de adhesivos 1 y unidad de adhesivos 2

• Método de pegado 1 para la unidad de pegado 1: pegado en dos lados del núcleo para ahorrar pegamento y hacer que el cartón se seque rápidamente.
• Método de pegado 2 para la unidad de pegado 1: pegado en rollos sobre papel kraft
• Método de pegado para la unidad de pegado 2: pegado en rollos sobre papel kraft
• Control del consumo de pegamento: control neumático y control manual de la rueda de forma sincrónica
• Método de suministro de pegamento: pegamento suministrado por bomba de diafragma
• Material de los rodillos de pegamento: acero inoxidable (no utilizamos caucho envuelto en rodillos de acero, ya que el caucho se desgasta fácilmente)

Unidad de calefacción y compresión

• Método de compresión: calor proveniente de los paneles de calefacción y calor distribuido uniformemente en el panel.
• Control de compresión: elevación por control de tornillo, accionado por motor.
• Control de temperatura: control eléctrico entre 0 y 250°C
• Método de calefacción: calefacción eléctrica
• La superficie de la placa de calefacción está recubierta de teflón, no dejará pegamento en la superficie de la placa de calefacción
• Ancho de la calefacción: 2500 mm
• El calefactor superior es de 72 kW.

Unidad de compresión de cinturón

• Estructura de doble vía con cinturón de caucho de nitrilo.
• Utilice 45 pares de rodillos de tipo flotador de trabajo pesado para presionar
• La correa puede presionar la tabla para asegurarse de que se pegue con fuerza y puede ayudar a enfriar la tabla de panal de miel.
• Presión de control neumático según el tamaño y el grosor de la placa de panal
• Equipado con el dispositivo de tensión y guía de la correa
• Duración: 10 m

Unidad de secado de cámara

• Estructura de doble vía con correa de PVC.
• Se instalará un dispositivo automático de ajuste de inclinación para la correa de PVC
• Estructura de la cámara: adoptar 150x100mm tubo de acero cuadrado y placa de acero.
• Dos lados de la cámara tiene puerta de inspección
• Método de calefacción: calefacción central con aire caliente circulante
• La tubería de aire es una estructura de doble capa, puede mantener la temperatura bien y evitar ser calentado
• Utilizar 26 pares de rodillos de tipo flotador de trabajo pesado para presionar
• Display distal de control de temperatura, ajuste automático de la temperatura de calentamiento
• Duración: 8 m
• Potencia total de calefacción: 60 kW

Unidad de refrigeración de rodillos

• La longitud de la parte de enfriamiento es de 5000 mm
• El ventilador de enfriamiento está instalado
• El sistema de flujo de aire se utiliza para transferir aire de enfriamiento a cada parte del tablero panal de abejas
• Utilice 10 pares de rodillos de tipo flotador de trabajo pesado para presionar

NC Unidad de corte de cuchillas finas

• Ancho máximo de corte: 1600 mm
• espesor adecuado del tablero: 6-60 mm
• Cuchilla regulada por motor
• Modelo de rectificación de cuchillas: automático / manual
• Cuantidad de hojas: 5 piezas
• Configuración de la posición de la cuchilla: control PLC, funcionamiento de pantalla táctil

Unidad de corte transversal

• Cortado sincrónico: controlado por un servomotor.
• Para la transmisión se utilizan un tornillo de bola y una guía lineal
• Velocidad controlada por motor de conversión de frecuencia
• Control por PLC, operar en pantalla táctil
• Cuchilla de corte puede funcionar de acuerdo con el reloj y anti-reloj
• Duración mínima de corte: 1800 mm a una velocidad de 25 m/min.
• Tolerancia de corte en diagonal del tablero de panal de miel (1600x1000 mm): ±2 mm

Es un estafador.

• Modelo manual / automático ambos disponibles
• El brazo de recogida de la hoja de transmisión de la cinta de tensión se puede ajustar por separado
• La velocidad de apilamiento es ajustable
• El cilindro hidráulico impulsa la plataforma para levantar/bajar
• La altura de apilamiento es de 1600 mm

Lista de piezas eléctricas y neumáticas:

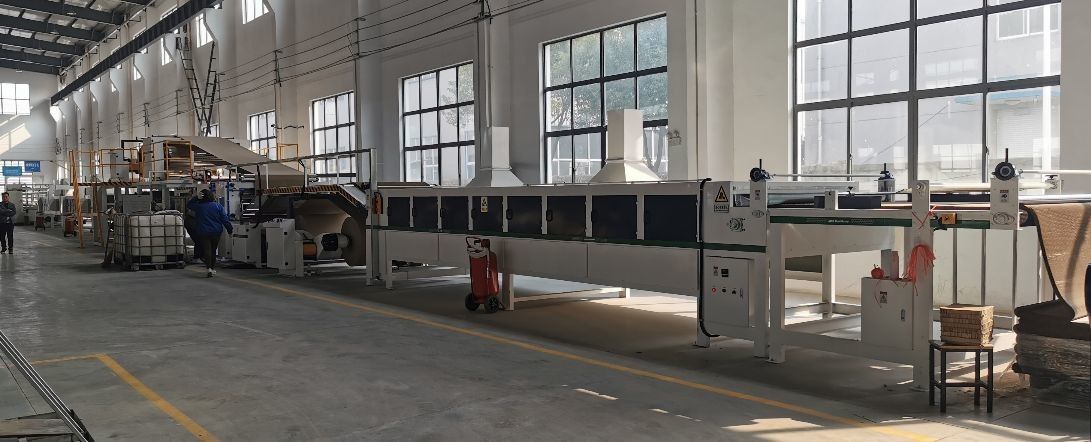

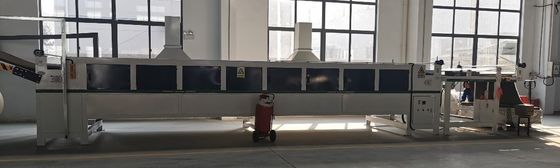

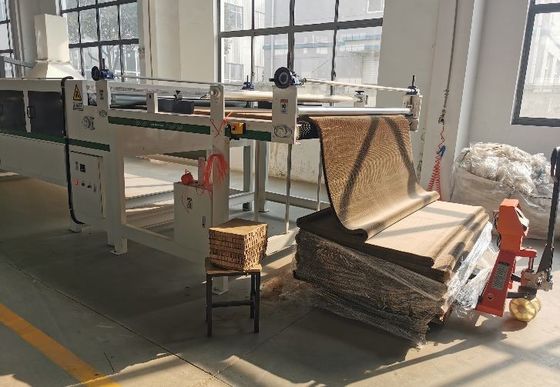

Las fotos:
