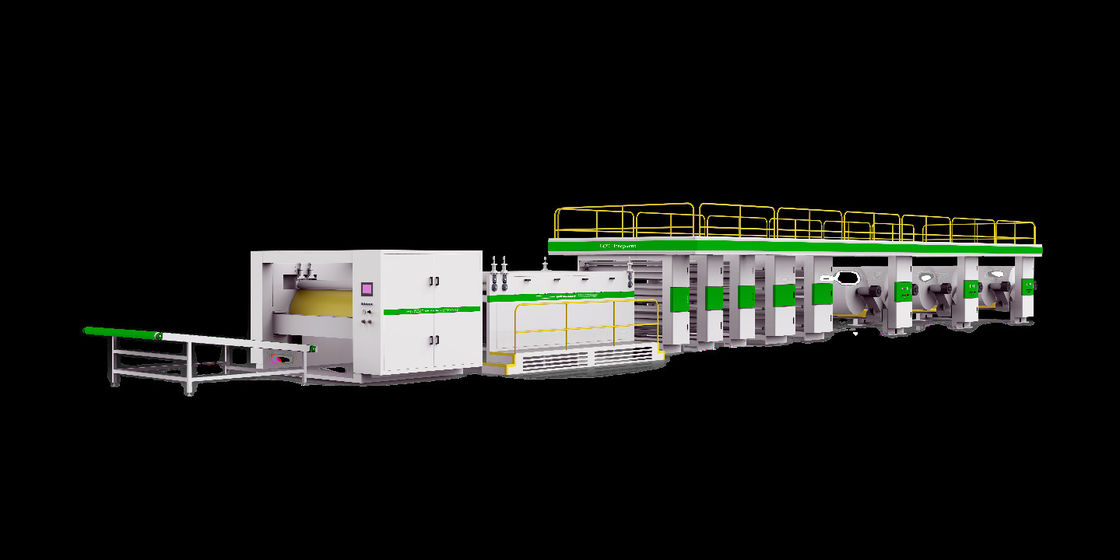

Línea de producción de máquinas de panal de miel de papel continuo 65KW HZX-2000PC800

Línea de producción de panal de miel de papel continuo

Modelo: HZX-2000PC800

Las características:

• Es conveniente para los trabajadores colocar el rollo de papel a través del soporte de papel hidráulico;
• El sistema de pegamento puede pegar el papel del núcleo;
• La adhesión de los rodillos neumáticamente hace que el pegamento sea homogéneo.
• Acortamiento del panal después del estiramiento: para la célula 6, 80%; para las células 8 y 10, 78%; para las células 12 y mayores, 75%;

Velocidad de trabajo: 0-800 cortes/min, la línea requiere las siguientes máquinas:

Especificación:

Nota: La velocidad de trabajo depende de la configuración de la máquina, la calidad del papel, la calidad del pegamento, la experiencia del operador, etc....

Detalles de cada sección

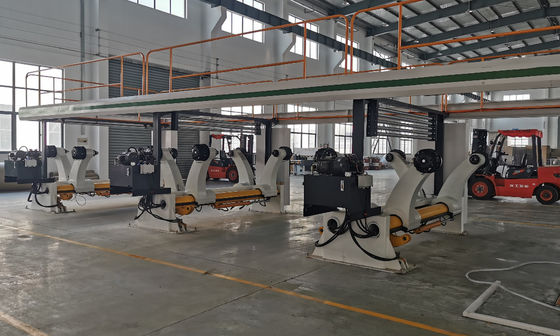

• El soporte del carrete de papel hidráulico
  Ancho del rollo de papel madre: 2000 mm
  Diámetro del rollo de papel madre: 1500 mm
  Peso máximo del rollo de papel madre: 2500 kg
  Diámetro del núcleo: 76 mm (3 ′′)
  Control de la tensión: controlado por freno neumático
  Brazo hacia arriba/abajo: accionado por hidrocilindro

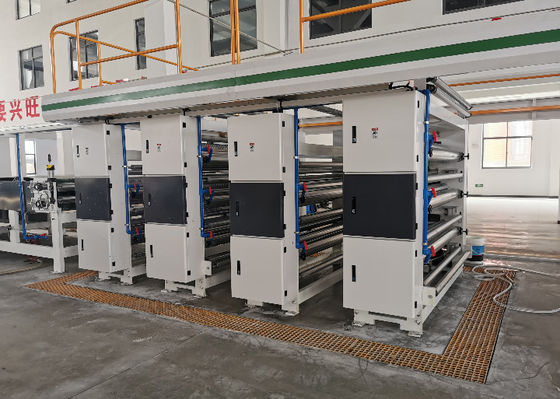

• Unidad de adhesivos A1, B1, A2, B2
  Método de pegado: pegado en rodillos
  Control del consumo de pegamento: control con bomba de tornillo
  Método de suministro de pegamento: pegamento suministrado por bomba neumática
  Dos conjuntos de tres capas de unidad de pegado (A1 y A2) + dos conjuntos de doble capas de unidad de pegado (B1 y B2) pueden permitir al cliente hacer cuatro tipos de tamaños de células sin cambiar los rodillos de pegado

• Unidad de compresión de cinturón
  En la parte superior e inferior se utiliza cinturón de caucho de nitrilo y se trabaja con 12 rollos de prensado
  Rollo de pinza de traslado instalado en la entrada, elevación/abajo impulsado por una botella de aire
  longitud de la unidad: 3500 mm

• Unidad de secado de cámara
  Aislamiento térmico de doble capa
  Método de calefacción: calefacción IR desde arriba y desde abajo
  Rango de ajuste de la temperatura: 0-120°C
  longitud de la cámara: 4000 mm
  Propósito de calentamiento 1: eliminar algo de humedad
  Propósito de calentamiento 2: calentar el pegamento para hacer que el papel se pegue rápidamente
  Potencia: 28 kW

• Unidad de pegado de la capa superior
  Cuando la máquina se detiene, el papel se separará del rollo de pegado automáticamente
  Ajuste manual del volumen del pegamento
  Superficie del rodillo de pegado y del rodillo médico de pegamento recubierto de cromo duro y triturado con alta precisión
  La posición lateral de cada rollo de pegado se puede ajustar según el tamaño de la célula diferente
  El convertidor de frecuencia independiente se utiliza para ajustar la velocidad de marcha
  El depósito de pegamento está hecho de acero inoxidable

• Cortador de núcleo horizontal
  La rueda de prensado superior está controlada neumáticamente.
  Ancho máximo de corte: 2000 mm
  Dos tipos de rollos de prensado están instalados, puede hacer elegir a través del cilindro de aire
  El espesor del núcleo es la pantalla digital;
  La precisión de corte es de +/- 0,1 mm;
  Velocidad de trabajo: 0-800 cortes/min

• Estabilizador de núcleos de pan de miel
  Adoptar cinturón de caucho de nitrilo para transportar el núcleo de panal de miel de papel terminado
  Control PLC, convertidor de frecuencia y velocidad de transporte
  Alturas de los puntos de salida: 1200 mm

Las fotos:
