Datos del producto:
|
| Fuente de alimentación: | Se aplicarán las siguientes medidas: | El color: | Personalizado |
|---|---|---|---|
| Cantidad del color: | 2 colores | Ancho máximo del rodillo del material: | 3300 mm |
| Anchura de impresión máxima: | 2280m m | Impresión de perímetro: | 200-1000m m |
| Velocidad de impresión: | Se aplican las siguientes medidas: | Impresión de exactitud: | +/-0.15mm |
| Resaltar: | Gran máquina de impresión automática flexo,Máquina de impresión automática de flexo de 150 m/min,2 Máquina de impresión flexo a color 100 m/min |
||

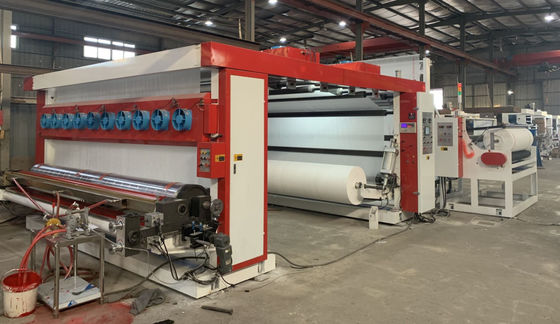

Máquina de impresión flexográfica de gran tamaño
Modelo:YTH-3300
Las características:
1El material de la placa de impresión es una placa blanda de resina fotosensible, adecuada para impresión en PE, PP, papel de vidrio, papel kraft, papel alimenticio, tejido no tejido, etc.
2. El contador está equipado;
3. Cuando se imprime el elevador a presión, el rodillo de anilox se ejecuta automáticamente;
4. El sistema de secado se cortará cuando la máquina se detenga;
5- Registro eléctrico regulado por motor.
6El asiento de rodillos y el estante de material están equipados con una función de trampolín y un botón de parada para facilitar el control de la máquina al bloquear las placas.
Especificación:
| Cantidad de color disponible | 2 colores |
| Ancho máximo del rodillo del material | 3300 mm |
| Peso máximo del material del rodillo | 900 KG |
| Diámetro máximo del rollo del material | Las demás: |
| Diámetro máximo de rebobinado | Las demás: |
| Ancho máximo de rebobinado | 1650 mm |
| Diámetro del núcleo del carrete | 3" de largo |
| Ancho máximo de impresión | 2280 mm |
| Perímetro de impresión | 200 a 1000 mm |
| Velocidad de diseño | 160 m/min. |
| Velocidad de impresión | Se aplican las siguientes medidas: |
| espesor de la matriz de impresión | 2.28 mm |
| Precisión de impresión horizontal | +/- 0,15 mm |
| Precisión de impresión longitudinal | +/- 0,15 mm |
| Método de calentamiento | Calentamiento eléctrico |
| Tipo de cámara de secado | Tipo incluido |
| Temperatura de la cámara de secado | 20°C a 120°C |
| Regulación de la presión de impresión | Ajuste neumático |
| Potencia total | 80KW |
| Potencia de trabajo | Entre 30 y 40 kW |
| Peso de la máquina de un solo color | 3500 KG |
| Peso de la máquina de doble color | 4000 KG |
| Dimensión de la máquina | Se trata de un sistema de medición de las emisiones de gases de escape. |
| Otros requisitos pueden ser personalizados | |
Detalles de cada una de las partes

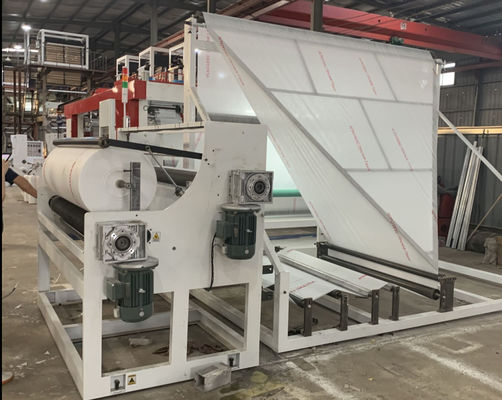

1La parte de desdoblar.
1) Un regulador de tensión automático, incluido un freno de polvo magnético de 40 kg y un motor inversor vectorial de 7,5 kW
2) Se detiene automáticamente cuando se desconecta; cuando la máquina se detiene, mantener la tensión para evitar aflojar el material o las líneas.
3) Eje de expansión por aire de 3 ̊, 2 pcs
4) Corrección ultrasónica: una pieza, tiene función de retorno manual / automático / central, que puede ajustar el movimiento invertido izquierda y derecha.
5) Diámetro del núcleo del material del carrete: 76 mm
2Sistema de impresión
1) Perímetro del cilindro de impresión: 200-1000 mm
2) Material de impresión: placa de resina o placa de caucho
3) Transmisión: El conductor central de rodillos con una gran marcha conduce la estación de impresión.
4) Un rodillo de malla de cerámica, 200-800LPI, de la marca Shanghai Yuncheng
5) Un sistema de cuchillas médicas de cámara de tinta cerrada, utiliza tecnología TELFON
6) Una bomba de diafragma bidireccional, funcionamiento del ciclo de tinta y suministro
7) Método de ajuste: ajuste longitudinal eléctrico y ajuste horizontal. (Imprimir automáticamente después del ajuste.
8) Sistema de empuje de rodillos de impresión: control neumático
3Sistema de secado
1) La máquina está equipada con un soplador y un calentador; el calentador utiliza el sistema de control de temperatura central
2) Todo el aire térmico entre la unidad de impresión es suministrado por una unidad de calefacción.
3) Después de instalar la unidad de secado en la máquina de impresión, en la parte superior de la máquina: extenderse hasta 4 metros de largo.
4) Seque el dispositivo entre cada color, y luego seque un dispositivo después de que la impresión esté terminada
4Cuerpo y marco de la máquina
1) El marco está hecho de hierro fundido de aleación de alta resistencia y bajo estrés.
2) Estructura general del rodillo guía.
3) Módulo de montaje en diseño.
4) Rol guía φ90 mm (tratamiento de oxidación por ánodo superficial)
5Puntos especiales
1) El engranaje de rodillo central
2) elSustitución estática y Control de tensión automático
3) elSistema de cuchillas médicas de cámara cerrada
