Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min

Ampliación de imagen : Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	AMC MACHINERY
Certificación:	CE
Número de modelo:	El TSJG-500

Pago y Envío Términos:

Cantidad de orden mínima:	1 conjunto
Precio:	Negotiate
Detalles de empaquetado:	Cajas onduladas y películas de plástico
Tiempo de entrega:	60 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	5 juegos por mes

Contacto

Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min

descripción

Válvulas:	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef	El color:	Personalizado
Capas de papel:	3 a 25 capas	Diámetro interno del tubo de papel:	50-500 mm
Velocidad de producción:	0-30 m/min	Cantidad de cabeza de envase:	cabeza 4
Resaltar:	Línea de producción de tubos de papel de cuatro cabezas , Línea de producción de tubos de papel 30 m/min , Cortador de tubos de papel con cuchilla circular

Línea de producción de tubos de papel de cuatro cabezas

Modelo: TSJG-500

Las características:

Utilizado para la fabricación de tubos de papel con diámetro interno de 50-500 mm y grosor de 2-15 mm;
De acuerdo con diferentes tubos de papel, la velocidad de producción podría ser de 0-30 m/min;
La longitud de corte del tubo de papel está controlada por un sensor, fácil de operar;
El motor principal es de 30 kW, hecho en Shanghai.
El sistema de suministro de pegamento neumático.
Papel de fondo con tanque de adhesión y tanque lubricante;
El motor de la mesa de corte es un motor de reducción de velocidad de tipo engranaje, marca Oute, fabricado en Shanghai;
la tabla de corte de control neumático hacia arriba/hacia abajo;
La velocidad de elevación/abajo del cortador se controla mediante una válvula de aire.
Mesa de corte que se mueve en el eje lineal, moviéndose de manera estable;
Control del convertidor de frecuencia del motor principal;
Control por PLC y control a través de pantalla táctil;
La marca PLC es Delta, otros productos de la marca Chint de uso eléctrico, las piezas neumáticas utilizan productos de la marca Tianao;

Especificación:

El TSJG-500 línea de producción de tubos de papel de cuatro cabezas
Diámetro interno del tubo de papel	50 a 500 mm
espesor del tubo de papel	2 a 15 mm
Capas de papel	3 a 25 capas
Gramaje del papel interior	420-600 gramos
Gramaje del papel de superficie	420-600 gramos
Velocidad de producción	0 a 30 m/min Utilice papel de 360-510 gramos, diámetro interno 76, grosor 3-8 mm, 4 a 13 capas de papel, la velocidad puede alcanzar a 30 m/min.
Potencia del motor principal	30 kW
Potencia del motor de la hoja de corte	0.75KW
Potencia total	30.75KW, 380V, 50Hz, de 3 fases, 81A 33.75KW, 220V, 50Hz, 3 fases, 140A 33.75KW, 440V, 50Hz, de 3 fases, 70A
Cortador	Cuchillo circular
Precisión de corte	± 3 mm
Duración mínima de corte	800 mm
Método de control de longitud	Control del sensor
Cantidad de cabeza de envase	4 cabezas
Unidad de pegamento	Tipo de adhesivo multicapa
Estante de bobinas de papel	Tipo de cruz
Operador	Dos o tres personas
Dimensión de la cabeza	Ø294 mm, altura 360/720 mm
Distancia de dos cabezas	Las demás:
Dimensión	23000x1Las medidas de seguridad se aplicarán en el caso de los vehículos de motor.
Peso	5800 KG
Necesidad de aire del compresor	0.8MPa/1.2m3 (provisión del cliente)

Sistema de transmisión:

Potencia del motor principal	30 kW
Velocidad del motor	Las demás partidas
Velocidad máxima de rotación de la cabeza	Las demás partidas
Torque de salida de la cabeza	8500N.M.
Modelo del reductor de velocidad	WPO155 y sus derivados
Modelo de cadena de transmisión	12A por 2
Dispositivo de cabeza	4 unidades de cabeza
Motor de accionamiento del cortador	0.75KW
Cubierta	Rodamientos universales

Sistema de control:

Conversor de frecuencia	Una marca de Rui Ji
Principales productos eléctricos	Marca Chint
Sensor de la misma	Marca Hu Gong
Producto neumático	Marca Tian Ao
Control sincrónico	Control neumático
Método de control de la longitud de corte	Interruptor de proximidad
PLC	El Delta
Pantalla táctil	Marca Kun Lun Tong Tai

El ancho de la correa regular elegido:

Diámetro interior del tubo de papel de 45 a 65 mm	Ancho del cinturón80 mm
Diámetro interno del tubo de papel 66-100 mm	ancho de la correa 100 mm
Diámetro interno del tubo de papel de 101-120 mm	ancho de la correa 110 mm
Diámetro interno del tubo de papel de 121-300 mm	ancho de la correa 120 mm
Diámetro interno del tubo de papel 301-500 mm	ancho de la correa 150 mm

Configuración:

Estante de recogida de tubos de papel	Automático
Reglamentación del cinturón	Control manual
Ángulo del soporte de papel	Control automático
Suministro de pegamento	Fuente de alimentación neumática
Lubricación de papel de fondo	Automático
Control de la tensión	Control manual
Tipo de soporte de papel	Tipo de cruz
Cinturón de envoltura para la cabeza	Cinturón de lona

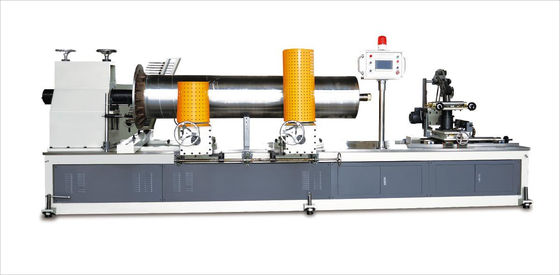

Fotos de la línea de producción de tubos de papel:

Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min 0

Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min 1

Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min 2

Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min 3
